海水源熱泵空調機組特點 海水熱泵空調機組簡介:
海水熱泵空調機組完全按空調熱泵工況設計，採用多項自主專利技術， 使用海水作冷熱源，可供熱、製冷，還可提供生活熱水，一機多用。專利技術的換熱器具有 海水熱泵空調機組特點: 1.高效節能 海水熱泵空調機組效能比可達輸入電力的
4~5倍，用1度電可以產生
4~5
Kw的熱量或冷量，節能效果顯著。 2.環保 使用電力，沒有燃燒過程，對周遭環境無污染排放；不需使用冷卻塔，沒有外掛機，不向周遭環境排熱，不產生空氣熱島效應，運行噪音小於
63分貝；利用的只是海水的溫度，不會破壞地下水資源。 3.節省投資
一套系統可以替換原來的鍋爐加空調的兩套裝置或系統，特別是對於同時有供熱、供冷和提供生活水要求的公用建築，不僅節省了大量能源，而且用一套設備可同時滿足供熱和供冷的要求。 4.應用廣泛 可廣泛應用於公用設施、辦公商住、艦艇船舶、工業生產、海水工廠化養殖等製冷取暖需要的冷熱水源，它既可以為單位用戶製冷-熱源，也可集中為工廠化設計對外製冷-供熱。 5.系統運行穩定可靠 海水的溫度一年四季相對穩定，其溫度波動的範圍遠遠小於空氣溫度的變動。海水溫度較為穩定的特性，使得熱泵機組運行更可靠、穩定，也保證了系統的高效性和經濟性。 6.維護管理方便 全自動運行、模組化結構設計組合、運行可靠維修簡單。 海水源熱泵空調機組介紹 一、
海水源熱泵空調機組特點: 海水熱泵空調是利用少量電能，從海水中吸收熱量和向海水釋放熱量，從而達到製熱和製冷的目地。其工作原理是，在夏季將建築物中熱量轉移到海水中，由於海水溫度低，可以高效地帶走熱量；而在冬季，則通過熱泵的運行，提取海水中的熱量供建築物使用，該技術在有條件的地區替代燃煤、燃氣、燃油等不可在生的資源，已成為未來世界關注的新綠色能源。 中國有三萬二千多公里海岸線，有眾多的島嶼與半島，海洋中蘊藏的巨大的熱資源對於節能和環保日益重要的今來說意義非常重大，海水熱泵空調可節約大量的淡水資源，減少二氧化碳氣體的排放，與水源熱泵空調相比，這一點對於淡水缺乏的我國而言意義重大。 冬季，中國近海接受太陽輻射總量2.08~5.42×108焦耳/平方米﹒月，渤海2.92~3.33×108焦耳/平方米﹒月，黃海2.08~2.92×108焦耳/平方米﹒月，東海2.50~2.92×108焦耳/平方米﹒月。 由於每日兩次漲潮，兩次退潮，以及波浪、海流的影響，淺表層海水溫度受到深海水溫的影響，水溫變化緩慢；冬季愈嚴寒，海面失熱愈大，垂直對流過程愈強，在混合所及深度內，水溫的垂直分布趨於一致；由於海水的蓄能作用，北方海域冬夏海水溫度變化範圍在22℃左右，而南方海域冬夏海水溫度變化範圍僅為13℃左右。 夏季：大阪海域表層海水溫度16℃
~
25℃，海水平均溫度
21.5℃，夏季海水最高溫度在9月中旬前後，最高表層水溫
26℃，深度
10m
海水溫度比表層水溫低約
3~5℃。 冬季：大阪海域表層海水溫度為2.6℃~16℃(最低溫度年份)，海水平均溫度7.5℃，冬季海水最高溫度在2月中旬前後，表層水溫3℃以下最長時間20天，由於受暖流影響表層最低水溫2.6℃以上，晝夜最大溫差化0.4℃，深度10m處水溫比表層水溫高約0.5℃。1999~2007年大阪海域在2月10日前後最低的表層海水溫度2.3℃~2.6℃。 中國沿海的年均溫鹽度：渤海
29~30
0，黃海
30~32
0，東海
32~34
0，南海
32~34.5
0。 海水溫度是空調製熱技術應用成敗的關鍵，是實現海水資源利用的核心問題。海水溫度條件主要涉及到海水最冷月的溫度，海水溫度最低的2月份，黃海、渤海地區海水表面溫度大部份區域在2℃以上。 二、海水的溫度特點： 下圖：大阪海域表層水溫與冬季最低氣溫、夏季最高氣溫對比。

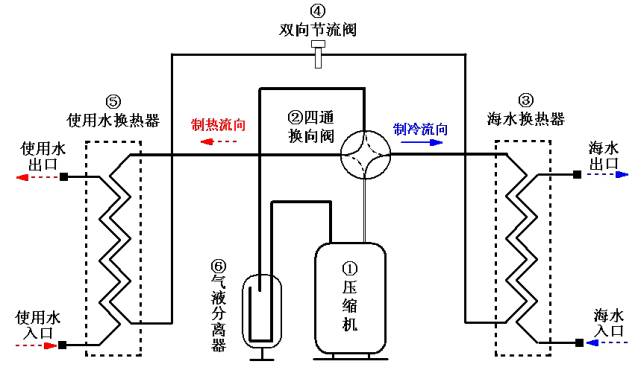

三、熱泵機組工作原理： 製冷：壓縮機工作時排出的高溫製冷劑氣體，經四通換向閥進入海水換熱器冷凝放熱變為液體製冷劑，經雙向節流閥節流降壓後進入使用水換熱器，製冷劑在使用水換熱器內蒸發吸收冷水熱量使水降溫，由液態製冷劑變為氣態製冷劑，經四通換向閥進入氣液分離器回到壓縮機完成製冷循環。 製熱：壓縮機排出的高壓製冷劑氣體，經四通換向閥換向後，進入使用水換熱器，對使用水加熱並釋放出熱量，由氣體製冷劑變為液體製冷劑，液體製冷劑經雙向節流閥節流降壓後，進入使用海水換熱器蒸發吸熱，吸收冷卻水中熱量變為氣態製冷劑，經四通換向閥氣液分離器回到壓縮機完成製熱循環。 海水源熱泵空調是利用少量電能，從海水中吸收熱量或向海水中釋放熱量，從而達到製熱和製冷的目地。其工作原理是，在夏季將建築物中的熱量轉移到海水中，由於海水溫度低，可以高效地帶走熱量；而在冬季，則通過熱泵的運行，從海水中吸取的熱量＋90%的壓縮機輸入功率產生的熱量，供建築物使用。海水源熱泵空調消耗１Kw的能量，用戶可以得到４Kw的熱量或５Kw的冷量。它利用的是海水的溫度，不會對海水造成污染。機組不但可供暖、製冷還可提供生活熱水，利用海洋資源，結合熱泵技術進行區域供熱／製冷，是目前最環保高效益的優選方案。 四、模塊化海水源熱泵空調機組技術優點： １．HSR系列模塊化海水源熱泵空調機組技術參數 ２．技術特點： (1)HSR系列海水熱泵機組直接使用2℃以上海水連續熱運行，效率高達3.5倍。 (2)海水熱泵機組供水55℃時輸入功率僅為最大額輸入功率的80%，供水溫度45℃時輸入功率僅為最大額輸入功率的68%。 (3)HSR系列海水熱泵機組配有智能海水流量檢測系統，供熱／製冷時按海水溫度確定海水流量，最大限度的減少附屬水泵設備的能耗。
(4)海水換熱器採用鎳銅合金材質，機組整機設計使用壽命＞15年。 (5)海水熱泵機組換熱器水通道採用圓滑的表面設計，耐骯耐垢不易堵塞，預留清洗接口，清洗維護快捷方便。 (6)海水熱泵機組配置智能安全運行控制系統保證機組高低溫工況下安全運行。 (7)模塊化組合控制數量２~16台，通訊採用差分技術，便於控制器的運程安裝控制，預留PC監控系統，模塊化組合根據累計運行時間自動選擇機組運行，主控器彩色顯示屏中文顯示。 3．HSR-56M16模塊化組合海水熱泵製冷量與輸入功率對照圖，製冷量
56Kw~896
Kw
工況條件：海水溫度18℃，使用回水溫度12℃供水7℃
下圖：溫水溫度與製冷能效比EER的關係圖
４．HSR

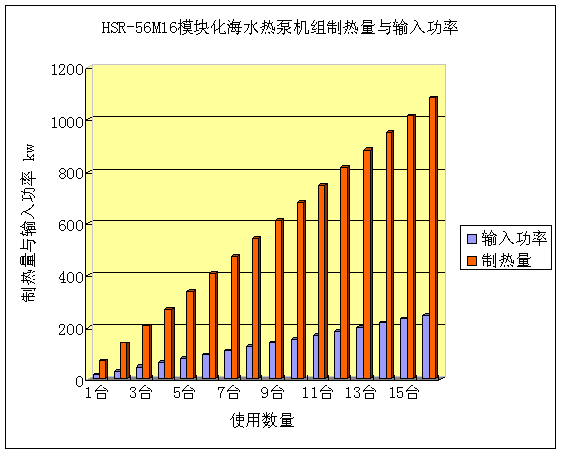

模塊化組合海水熱泵製熱量與輸入功率對照圖，製熱量68Kw~1088Kw，
工況條件：海水溫度15℃，使用回水溫度40℃供水45℃
下圖：海水溫度與製熱能效比COP的關係圖(變海水流量)
五、海水熱泵空調系統運行費用分析：(大阪地區) 1.使用面採暖耗熱指標：節能建築0.045Kw/m2，非節能建築0.08Kw/m2 2.使用面積平均耗冷指標：節能建築0.04Kw/m2，非節能建築0.0６Kw/m2 3.熱泵機組冬季製熱平均COP值：3.8w/w（冬季平均海水溫度7.5℃） 4.熱泵機組夏季製冷平均EER值：4.8w/w（夏季平均海水溫度21.5℃） 5.空調面積使用率：70% 6.採暖期綜合運行系數：45% 7.供冷期綜合運行系數：37% 8.電價標準0.54/kwh(民用電價) 9.冬季取暖季節平均海水溫度：7.5℃ 10.夏季製冷季節平均海水溫度：21.5℃ 11.冬季取暖季節水泵及末端盤管能耗：30%(與系統總輸入功率之比) 12.
夏季製冷季節水泵及末端盤管能耗：25%(與系統總輸入功率之比) 13.
冬季取暖季節使用天數：140天 14.
夏季製冷季節使用天數：45天 A.
節能建築冬季取暖每平米年運行費用： （0.045kw÷3.8）×130%×70%×24h×140天×45%×0.54元"H8.79元/m2.a B.
非節能建築冬季取暖每平米年運行費用： （0.08kw÷3.8）×130%×70%×24h×140天×45%×0.54元"H15.65元/m2.a C.
節能建築夏季製冷每平米年運行費用：
（0.04kw÷4.8）×125%×70%×24h×45天×37%×0.54元"H1.57元/m2.a D.

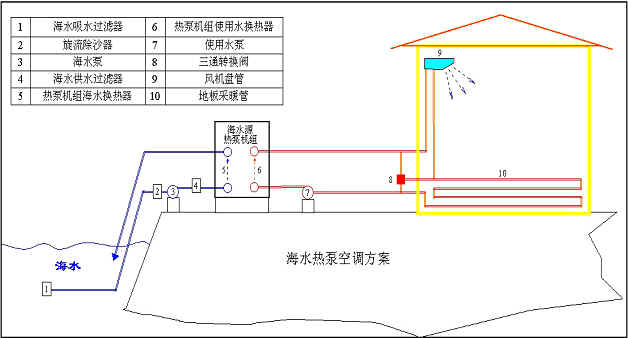

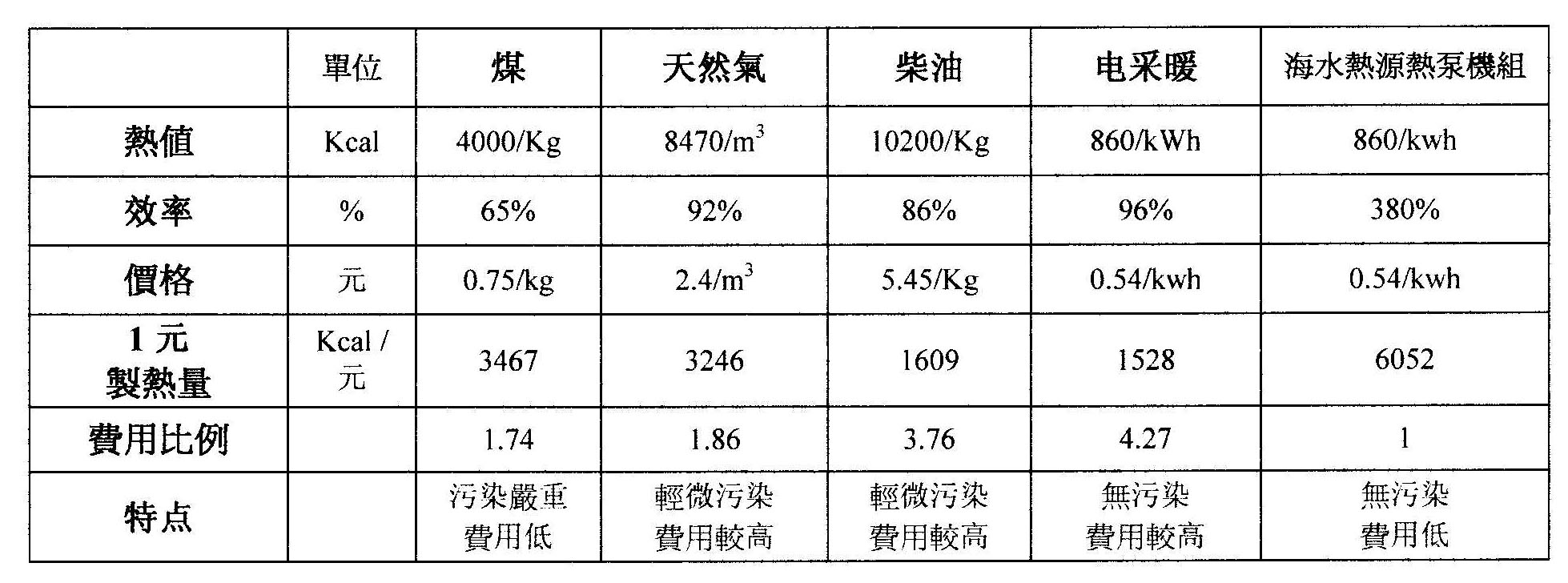

非節能建築夏季製冷每平米年運行費用： （0.06kw÷4.8）×125%×70%×24h×45天×37%×0.54元"H2.36元/m2.a 節能建築空調年耗能指標：19.19kWh/m2.a，年運行費用10.36元/m2.a 非節能建築空調年耗能指標：33.35kWh/m2.a，年運行費用18.01元/m2.a 六、海水熱泵空調系統製熱與燃油、燃氣、燃煤的費用對比： 七、海水源熱泵機組及系統示意圖：
|
